Úvod »Tyče - L profily» Úhelník - L profil černý 30x20x3
Úhelník - L profil černý 30x20x3
Varianty tohoto výrobku
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
102 Úhelník - L profil černý 30x30x4 |
Cena 63,00 Kč | ||
|
101 Úhelník - L profil černý 25x25x3 |
Cena 39,00 Kč | ||
|
103 Úhelník - L profil černý 35x35x3 |
Cena 56,00 Kč | ||
|
104 Úhelník - L profil černý 35x35x4 |
Cena 74,00 Kč | ||
|
116 Úhelník - L profil černý 40x20x4 |
Cena 92,00 Kč | ||
|
117 Úhelník - L profil černý 40x25x4 |
Cena 68,00 Kč | ||
|
107 Úhelník - L profil černý 40x40x3 |
Cena 65,00 Kč | ||
|
106 Úhelník - L profil černý 40x40x4 |
Cena 85,00 Kč |

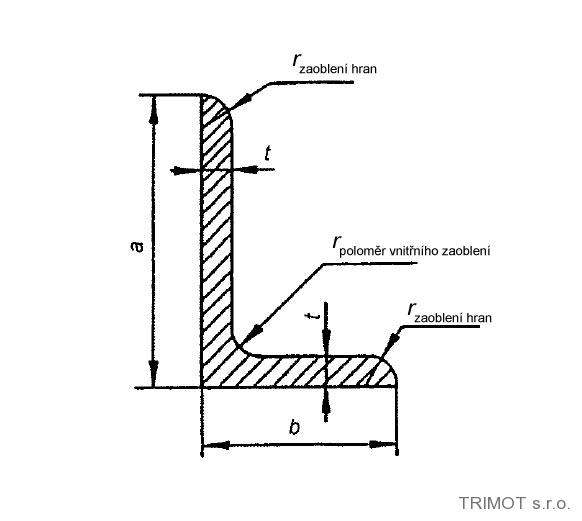

Popis produktu
| Tloušťka ramen | t | 3 mm |
| Šířka většího ramene | a | 30 mm |
| Šířka menšího ramene | b | 20 mm |
| Plocha průřezu | 1,43 cm2 | |
| Hmotnost | 1,12 kg/m | |
| Tolerance přímosti q | 6 mm na 1500 mm, celkově 0,4 % L | |
| Mezní úchylka b | ±1,0 mm | |
| Mezní úchylka t | ±0,50 mm | |
| Mezní úchylka a | ±1,0 mm | |
| Tolerance kolmosti | 1,0 mm | |
| Poloměr setrvačnosti k ose ohybu x | rx | 0,935 cm |
| Poloměr setrvačnosti k ose ohybu y | ry | 0,553 cm |
| Vzdálenost osy | cx | 0,990 cm |
| Vzdálenost osy | cy | 0,502 cm |
| Sklon osy v | tg d | 0,427 |
| Moment setrvačnosti k ose ohybu x | Ix | 1,25 cm4 |
| Moment setrvačnosti k ose ohybu y | Iy | 0,437 cm4 |
| Poloměr vnitřního zaoblení | rvnitřního zaoblení | 4 mm |
| Vzdálenost osy | cu | 2,05 cm |
| Vzdálenost osy | cv | 1,04 cm |
| Průřezový modul k ose ohybu x | Zx | 0,621 cm3 |
| Průřezový modul k ose ohybu y | Zy | 0,292 cm3 |
| Moment setrvačnosti k ose ohybu u | Iu | 1,43 cm4 |
| Moment setrvačnosti k ose ohybu v | Iv | 0,256 cm4 |
| Poloměr setrvačnosti k ose ohybu u | ru | 1,00 cm |
| Poloměr setrvačnosti k ose ohybu v | rv | 0,424 cm |
